Cône de révolution et pyramide : Comment les construire à main levée ? Comment dessiner leur patron ?

OU Encore un « tour » de cette dyspraxie visuo-spatiale  ….. à contourner ….

Dessiner à main levée

Dessiner « à main levée » des figures géométriques reste une tâche très compliquée pour Léo et, en révisant pour un DS à venir, je lui ai proposé de dessiner un cône de révolution à main levée ….. Réaction et demande : « montre-moi un cône de révolution  » comme si aucune « image » ne lui venait à l’esprit pourrait-on penser . En fait c’était plutôt « comment je m’y prends pour le dessiner ? par quoi je commence … »

J’ai donc « décortiqué » le dessin, lui ai proposé des « étapes » en le réalisant moi aussi à côté de lui .Puis , j’en ai fait une sorte de fiche « procédure » . Le lendemain, j’ai pu vérifier que la procédure était acquise et même mémorisée (on verra si cela « tient » dans le temps …) même si le dessin n’est pas extraordinaire , il est correct.

Aujourd’hui nous avons procédé de même pour la pyramide que nous avons démarrée par un parallélogramme .Le travail est un peu plus long , voire plus complexe en raison des obliques (je pense).

Dessiner le patron

Nous sommes ensuite passés au dessin du patron du cône de révolution , là aussi par étapes et le lendemain à celui de la pyramide . C’est un peu plus long aussi surtout quand des données sont manquantes (exemple angle au centre dans le cône de révolution : voir carte mentale / méthode ici).

On a donc revu certains calculs rapidement ainsi que le théorème de Pythagore pour calculer la hauteur par exemple (voir méthode ici). Mais on n’y a pas passé trop de temps car le DS comprend d’autres notions à réviser aussi !

En image :

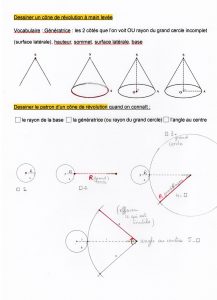

Fiches à télécharger sous Word (quelques retouches / ajouts à faire sur les dessins) :

pyramide méthode dessin patron cône méthode dessin patron

Ces fiches ont leur place dans la BODYS , onglet DESSINER Construire :

cone main levee

cone patron
